Speciální závity

Speciální závity

Co jsou to speciální závity? Závit je technický prvek strojní součásti, jehož tvar je určen závitovou plochou. Ta vznikne navinutím profilu na válec podél šroubovice, v daném stoupání.

Speciální závity jsou nejčastěji vyráběny z nerezové oceli třídy 17, dodávané firmami jako jsou Italinox, Matezex, ThysennKrupp, PRIMAPOL a dalšími.

Speciální závity soustružíme mimo oceli také z mosazi, litiny a dalších materiálů, které zákazník požaduje. Vzhledem k našim dlouhodobým zkušenostem při výrobě závitů, rádi zákazníkovi doporučíme typ nejvhodnějšího závitu pro daný případ použití.

Typy závitů

Dělení závitů závisí na profilu závitu a stoupání. Za speciální závity, které běžně vyrábíme považujeme:

  • Metrický závit (M) vrcholový úhel 60°, profil ISO68.
  • Jemný metrický závit
  • Whitworthův závit (W) v.ú. 55° rozměry se udávají v palcích (coulech), zaveden Whitworthem v roce 1841 - nepoužívá se již 50let, pouze pro opravy a některé standardy.
  • Unifikovaný palcový závit, profil ISO68, tj. stejný profil, jako u závitu metrického. Nástupce Withwortova závitu.
  • Trubkový závit (G) v.ú. 55° rozměry v palcích, používají instalatéři, závit BSP válcový.
  • Trubkový závit kuželový (G kon) (zaveden Whitworthem 1841), závit BSPT kuželový.
  • Trubkový závit typu R, Rp, Rc.
  • Oblý závit (Rd) - například u spojovacích táhel vagonů.
  • Edisonův závit (E) například u žárovek a některých pojistek.
  • Lichoběžníkový závit rovnoramenný (Tr) v.ú. 30° (v USA 29°), také nazýván trapézový, používá se u obráběcích strojů.
  • Lichoběžníkový závit nerovnoramenný (S).
  • Pancéřový závit (P) vrcholový úhel 80°, použití zejména v elektrotechnice.
  • Titanový závit.
  • Plochý závit - průřezem je čtverec.
  • Loewenherzův závit (53°8') - používaný v Německu v 19. století, vrcholový úhel odpovídá rovnostrannému trojúhelníku s výškou rovnou podstavě.
  • Sellersův závit - používaný do začátku 20. stol u USA.
  • Americký stěžejní závit (zaveden 1922).
  • Americký jemný závit ASME - zaveden 1907.

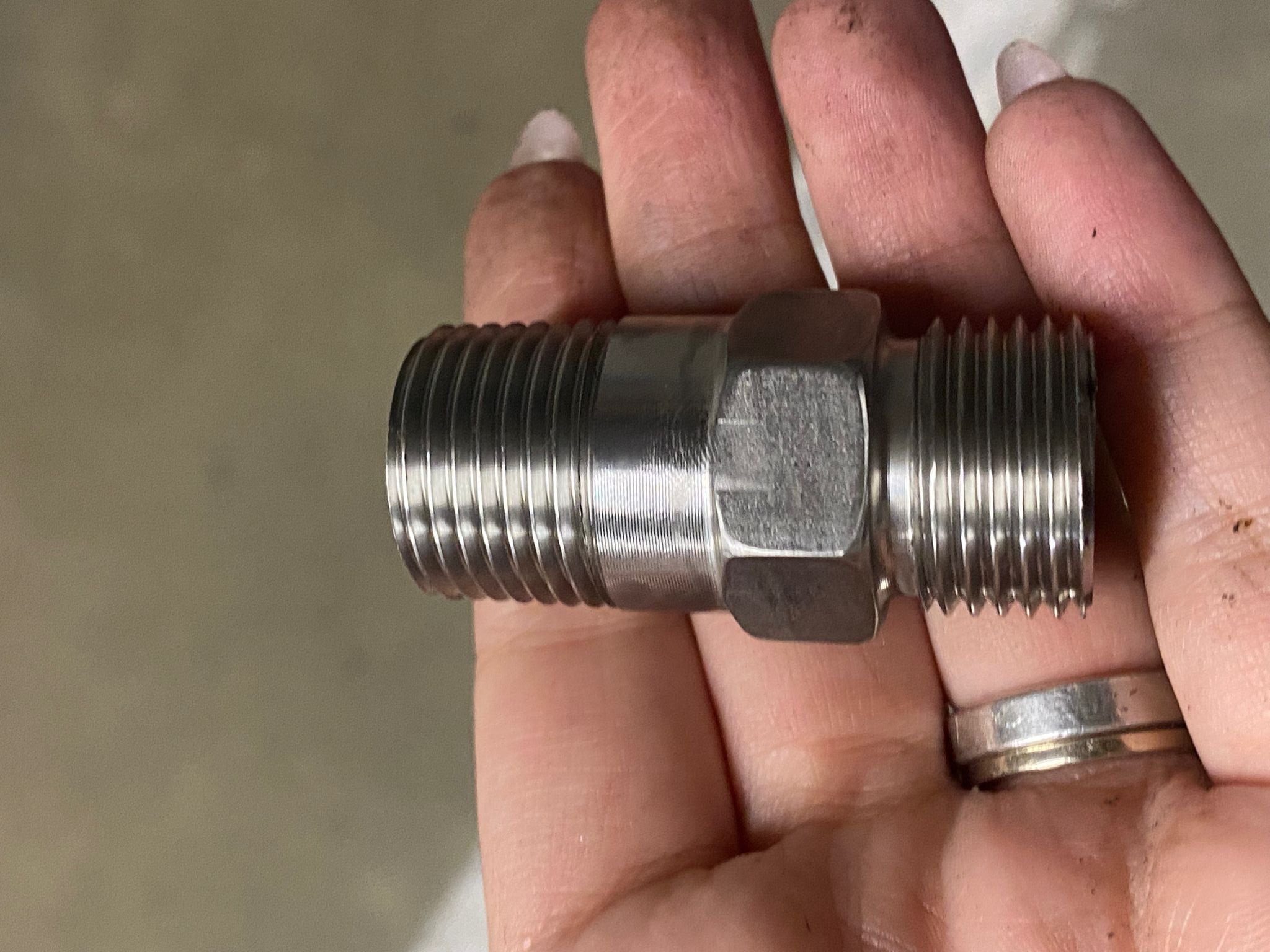

Fotogalerie

Speciální závity

Speciální závity
